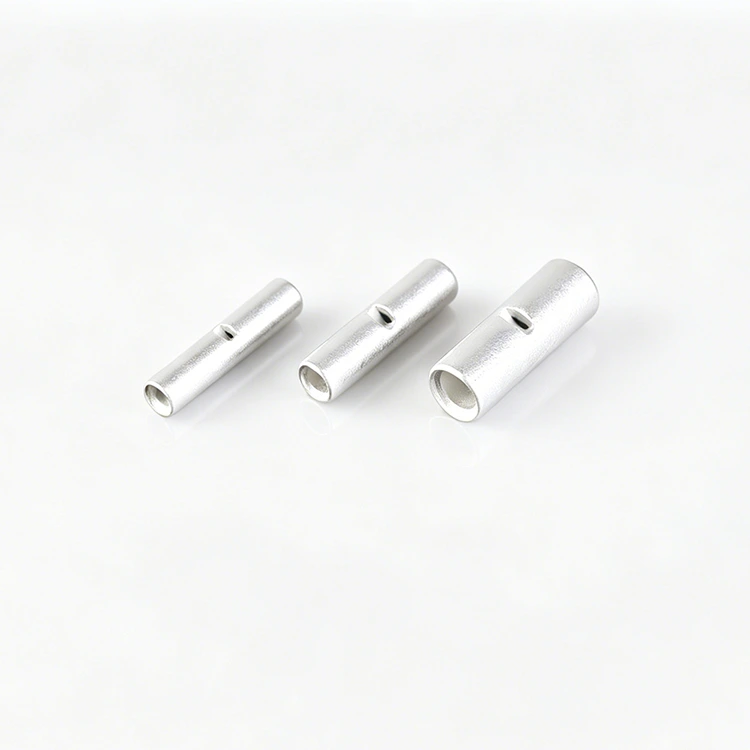

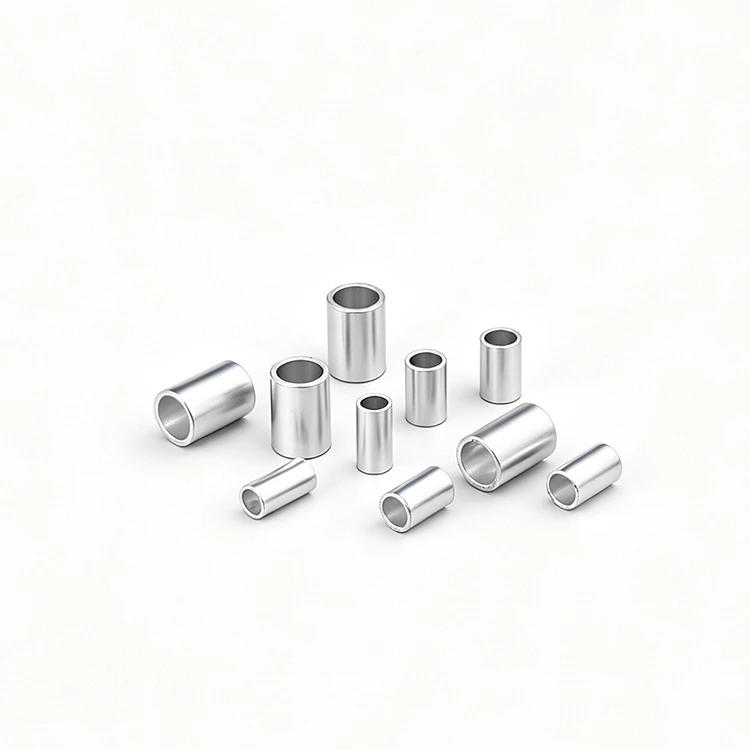

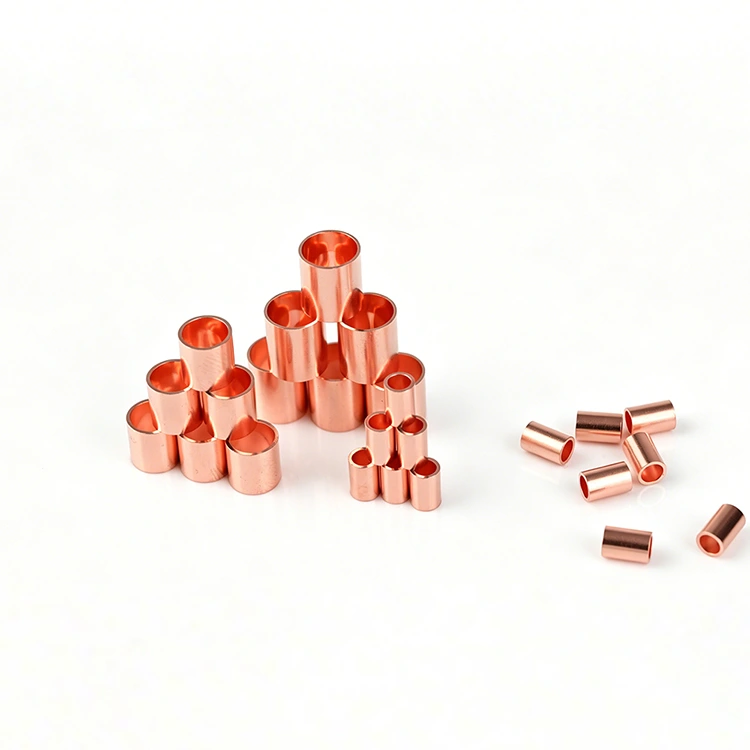

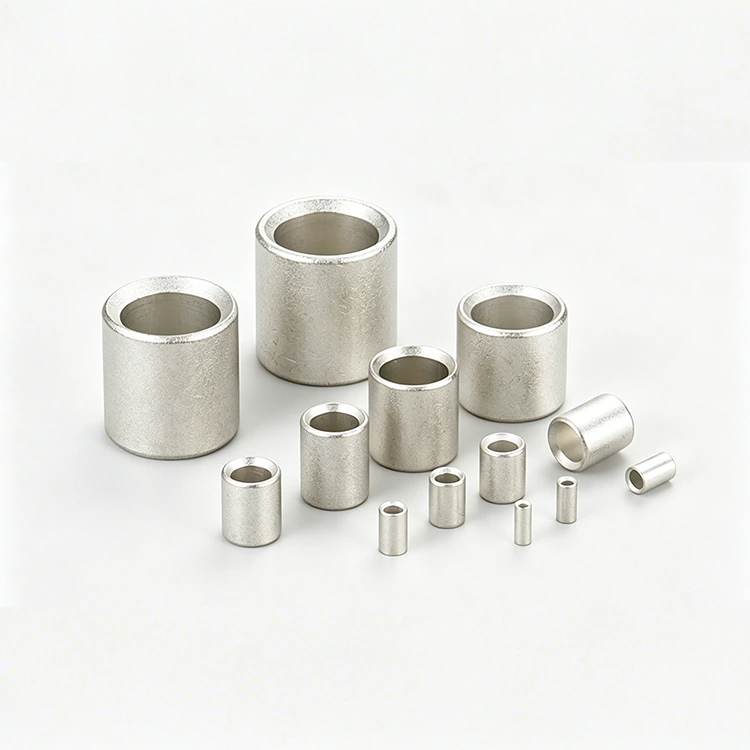

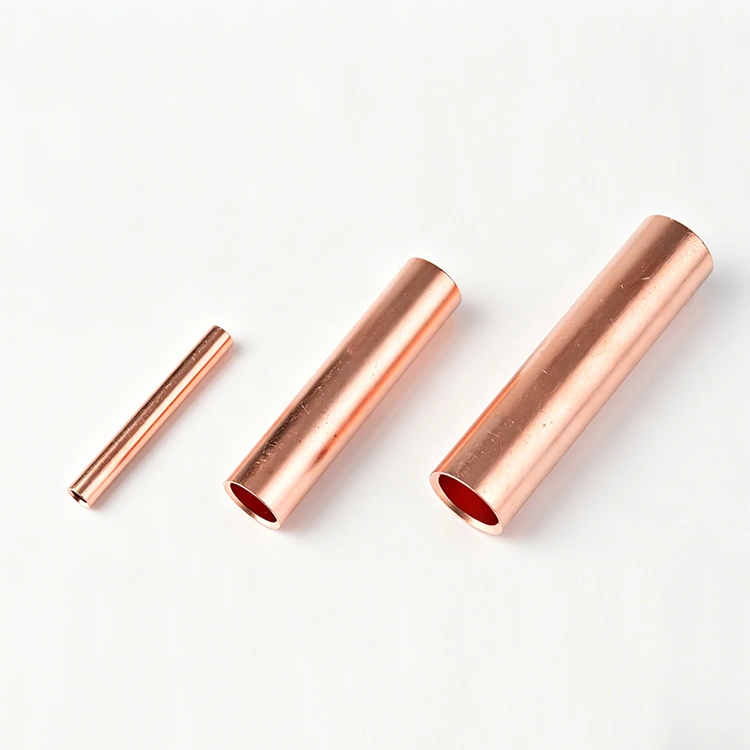

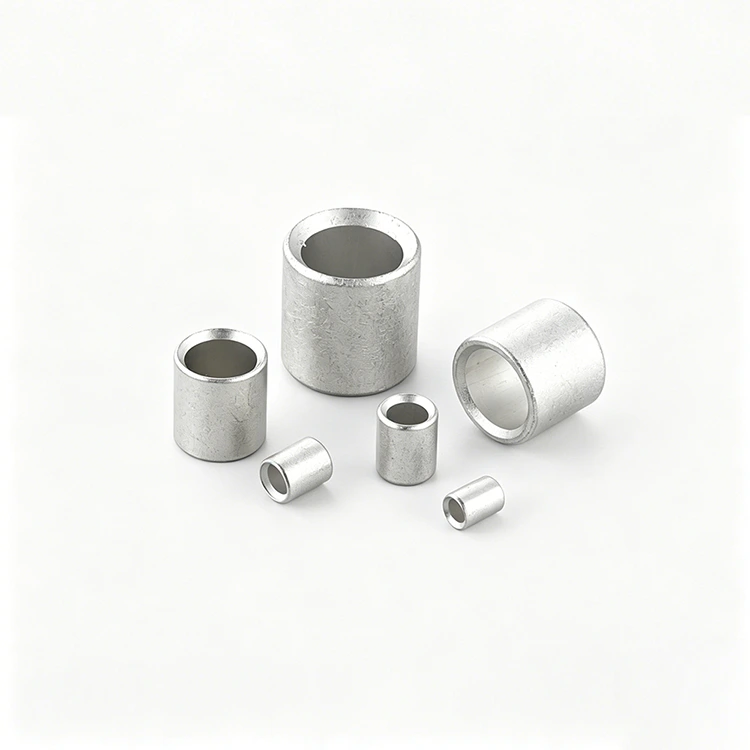

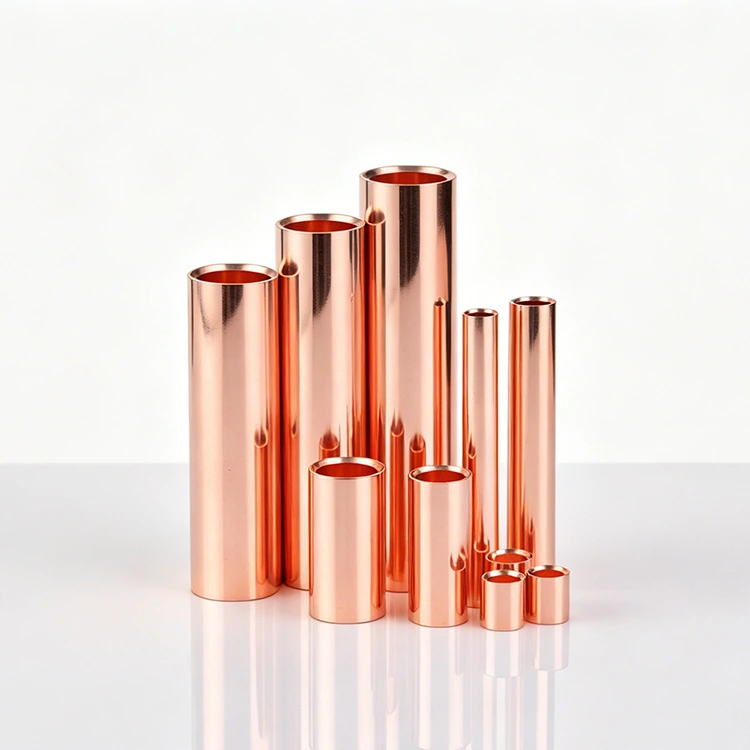

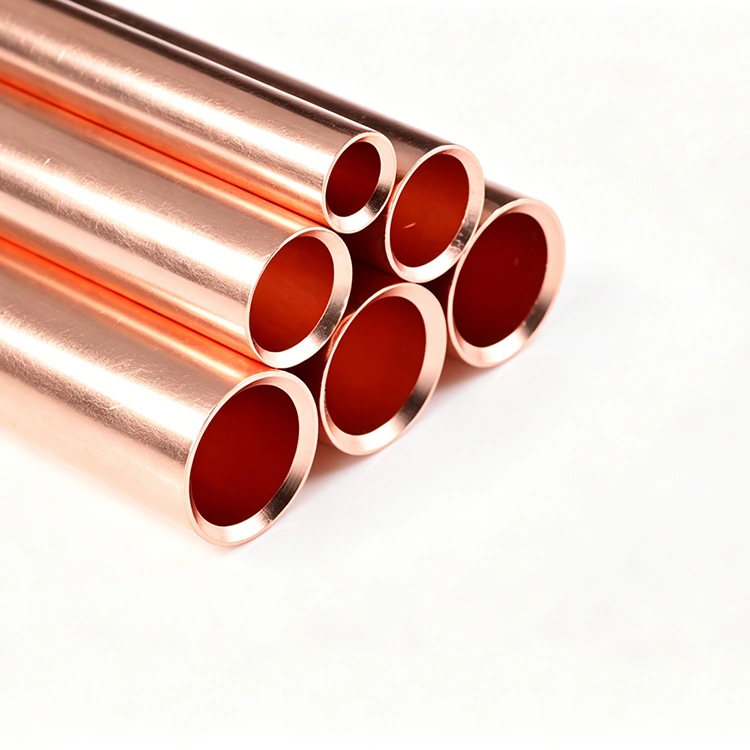

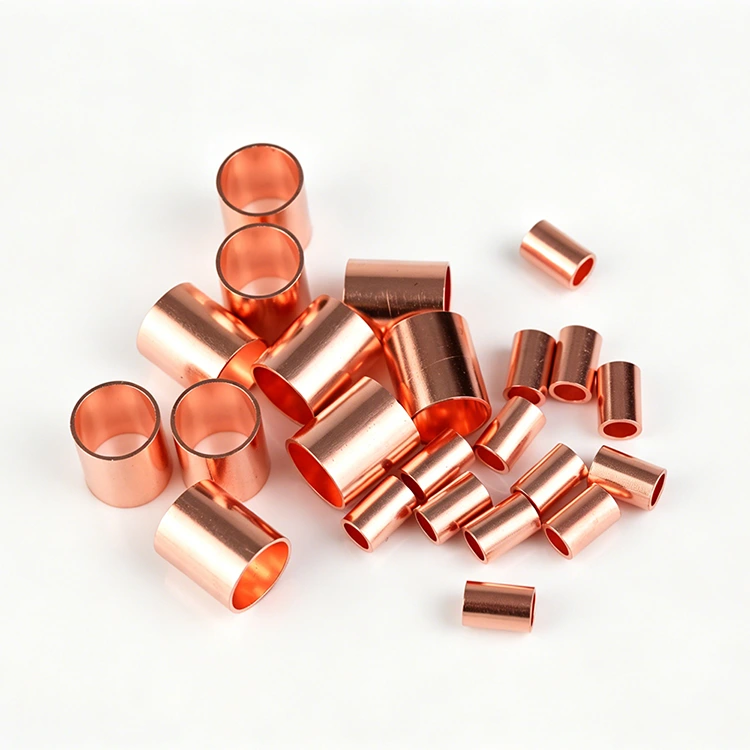

Terminal Punggung Tembaga Merah Arus Tinggi

Berkualiti tinggi Terminal punggung tembaga merah semasa tinggi ditawarkan oleh pengeluar China Zenko. Ia berfungsi sebagai penyambung punggung tembaga profesional yang disesuaikan untuk senario tenaga baharu. Diperbuat daripada bahan tembaga ketulenan tinggi dan kekonduksian tinggi, ia boleh digunakan dengan sempurna untuk fotovoltaik, penyimpanan tenaga dan sistem pendawaian kenderaan tenaga baharu. Mengguna pakai struktur ringan untuk menjimatkan ruang pemasangan, produk meliputi julat saiz yang lengkap dan menyokong spesifikasi tersuai. Dengan prestasi pengeliman yang kukuh dan sentuhan elektrik yang stabil, ia memenuhi sepenuhnya keperluan sambungan arus tinggi pelbagai peralatan tenaga baharu.

Apakah Terminal Punggung Tembaga Merah Arus Tinggi?

Terminal punggung tembaga merah semasa tinggi Zenko Factory ialah penyambung tembaga tugas berat gred profesional yang direka bentuk untuk aplikasi tenaga marin dan baharu. Diperbuat daripada tembaga merah ketulenan tinggi, kekonduksian tinggi dengan rawatan anti-pengoksidaan termaju, terminal ini menawarkan kelembapan yang luar biasa dan rintangan semburan garam, sentuhan elektrik yang stabil dan penjanaan haba rendah di bawah beban arus tinggi. Direka bentuk untuk mematuhi piawaian industri kuasa, ia memberikan sambungan berkelim yang selamat dan tahan getaran yang kekal ketat tanpa longgar, menjadikannya ideal untuk sambungan talian yang selamat dan boleh dipercayai dalam persekitaran yang keras.

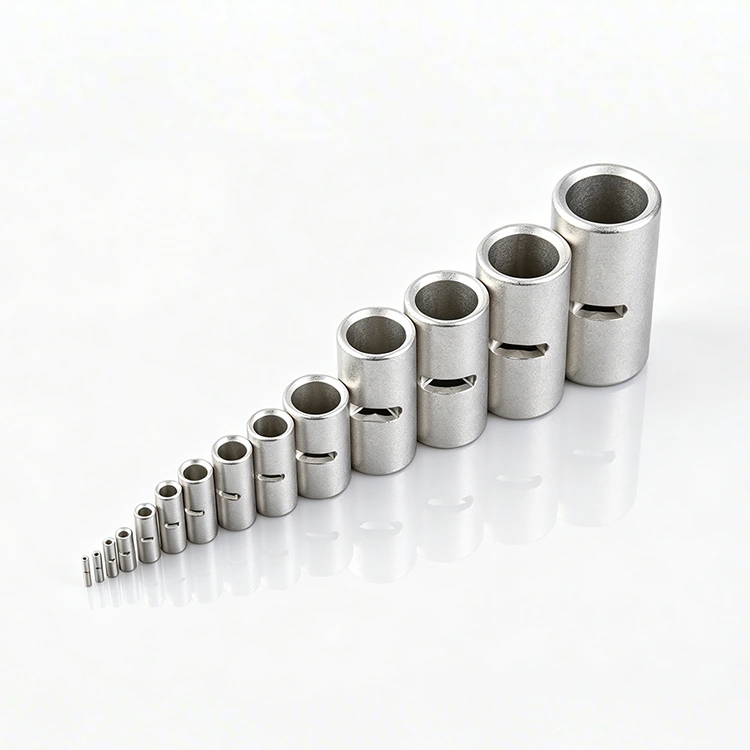

Penyambung Punggung Tidak Bertebat （Saiz boleh disesuaikan）
Bahan: Tembaga Merah (C1100/C1220)
ITEN NO.	Dimensi (mm)				Saiz Kabel
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0.5-1.5	22-16
BN2T	15	4.02	2.5	0.75	1.5-2.5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Ciri & Faedah Utama

● Pembinaan Tembaga Merah Arus Tinggi: Diperbuat daripada 99.9% kuprum merah kekonduksian tinggi tulen, memastikan penjanaan haba rendah dan penghantaran kuasa yang cekap di bawah beban berat.

● Perlindungan Gred Marin: Rawatan anti-pengoksidaan dan pempasifan profesional memberikan kalis lembapan dan rintangan semburan garam yang sangat baik, sesuai untuk sistem pengedaran marin dan persekitaran industri yang keras.

● Tenaga Baharu Dioptimumkan: Disesuaikan untuk senario tenaga baharu permintaan tinggi, termasuk sistem fotovoltaik, unit storan tenaga dan sistem pendawaian kenderaan elektrik.

● Pengeliman Selamat, Tahan Getaran: Prestasi pengeliman yang konsisten memastikan sambungan kekal dan ketat yang tidak akan longgar di bawah getaran atau kitaran haba.

● Reka Bentuk Ringan Penjimatan Ruang: Struktur padat dan ringan menjimatkan ruang pemasangan sambil mengekalkan kekuatan mekanikal yang teguh.

● Julat Saiz Penuh & Penyesuaian: Julat saiz lengkap tersedia, dengan sokongan untuk spesifikasi tersuai untuk memenuhi keperluan projek yang unik.

● Prestasi Mematuhi Industri: Dikilangkan untuk memenuhi piawaian industri kuasa, memberikan prestasi sentuhan yang stabil dan sambungan litar yang boleh dipercayai.

Spesifikasi Teknikal

● Bahan: Kuprum merah ketulenan tinggi

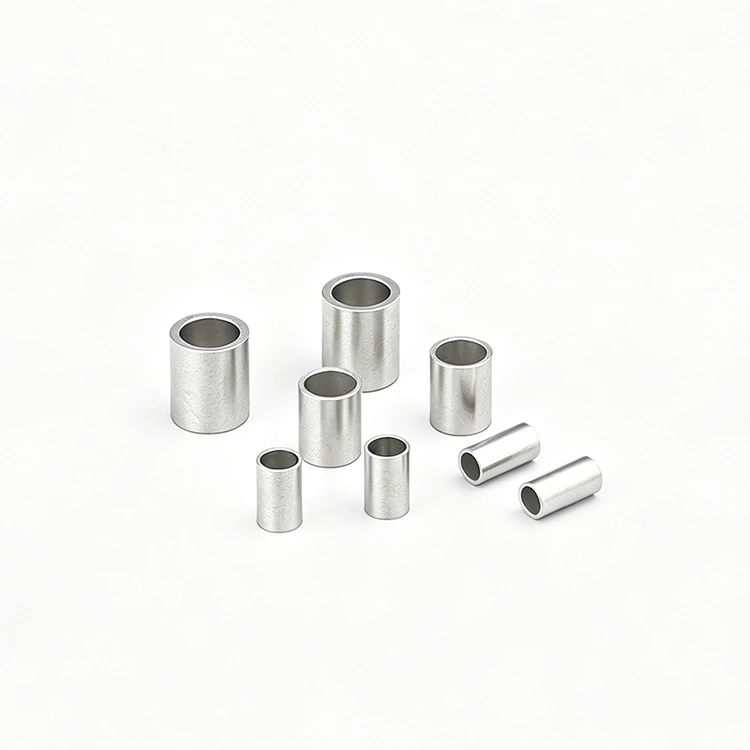

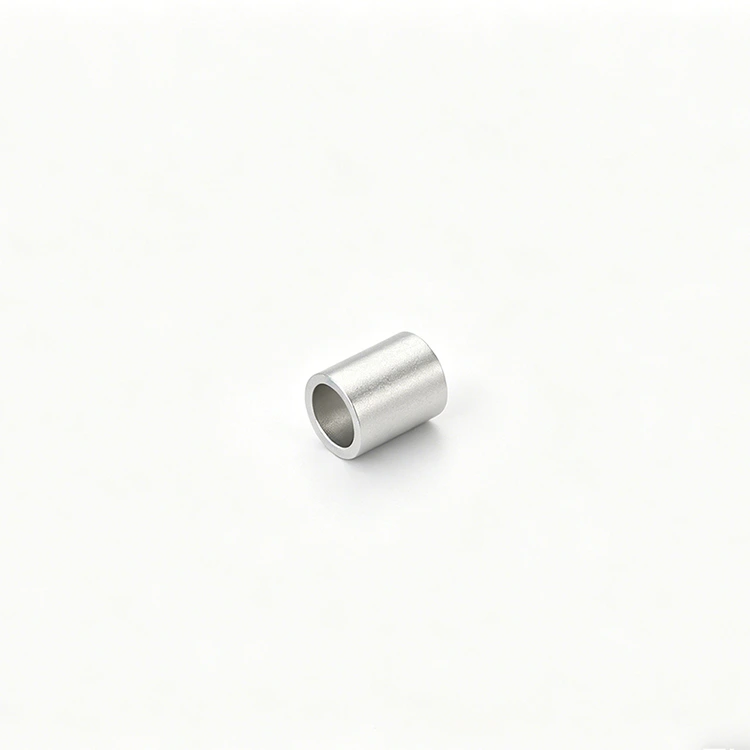

● Rawatan Permukaan: Pempasifan anti-pengoksidaan (penyaduran timah pilihan tersedia)

● Jenis Sambungan: Pengelim sejuk (tiada kimpalan diperlukan)

● Nilai Semasa: Sehingga 600A (berbeza mengikut saiz)

● Suhu Operasi: -40°C hingga +125°C

● Rintangan Semburan Garam: ≥ 72 jam (ujian semburan garam neutral)

● Voltan Menahan: ≥ 2kV AC (mengikut piawaian industri)

● Julat Wayar: AWG 22 hingga AWG 2/0 (saiz tersuai tersedia)

Aplikasi Luas

● Kabinet pengedaran marin dan sistem elektrik papan kapal

● Sistem tenaga solar fotovoltaik (PV).

● Sistem storan tenaga (ESS) dan bank bateri

● Pendawaian kenderaan elektrik (EV) dan kenderaan hibrid

● Peralatan arus tinggi industri dan grid kuasa

● Panel kawalan automasi dan jentera berat

● Penjanaan kuasa angin dan projek tenaga boleh diperbaharui

Arahan Pemasangan

1. Penyediaan Wayar: Jalur penebat dari hujung wayar agar sepadan dengan panjang terminal, memastikan tiada helai terputus atau rosak.

2. Sisipan: Masukkan sepenuhnya wayar yang dilucutkan ke dalam terminal sehingga ia mencapai hujung tong.

3.Crimping: Gunakan alat pengelim yang berkualiti tinggi dan sepadan dengan saiz untuk menggunakan tekanan seragam pada tong terminal.

4.Pemeriksaan: Tarik wayar perlahan-lahan untuk mengesahkan sambungan selamat tanpa gelinciran atau pergerakan.

5. Penebat: Tutup sambungan berkelim dengan tiub pengecutan haba atau pita elektrik untuk melindungi daripada kelembapan, kakisan dan litar pintas.

Jaminan Kualiti

Semua terminal punggung tembaga merah arus tinggi Zenko menjalani ujian kawalan kualiti yang ketat, termasuk:

● ujian komposisi bahan mentah dan kekonduksian

● Semburan garam dan ujian rintangan kakisan

● Ujian penjanaan beban dan haba arus tinggi

● Ujian kekuatan tarik keluar mekanikal dan getaran

● Ketepatan dimensi dan pemeriksaan prestasi kelim

Kilang Zenko komited untuk menyediakan terminal punggung tembaga merah semasa yang boleh dipercayai dan tinggi yang memenuhi keperluan marin, perindustrian dan tenaga baharu yang paling mencabar.
