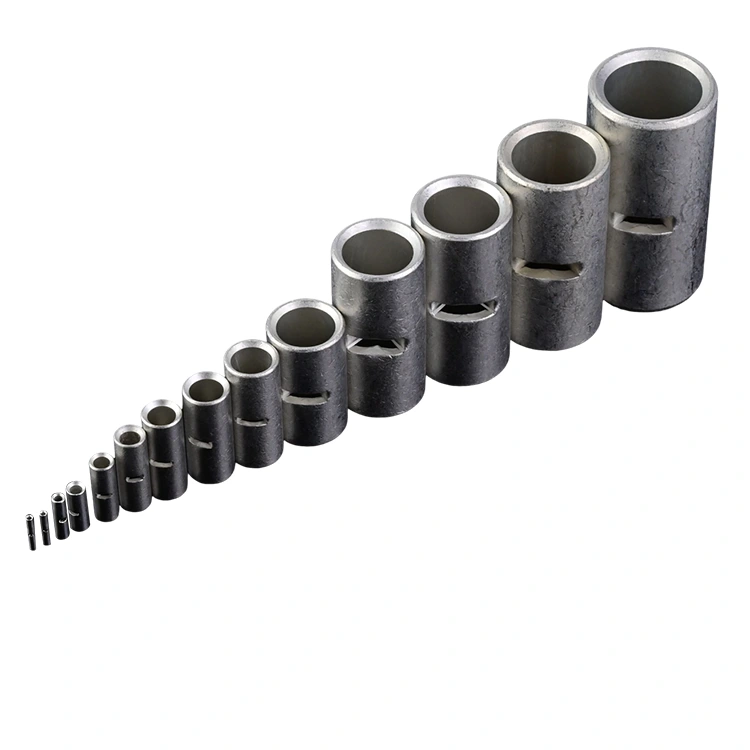

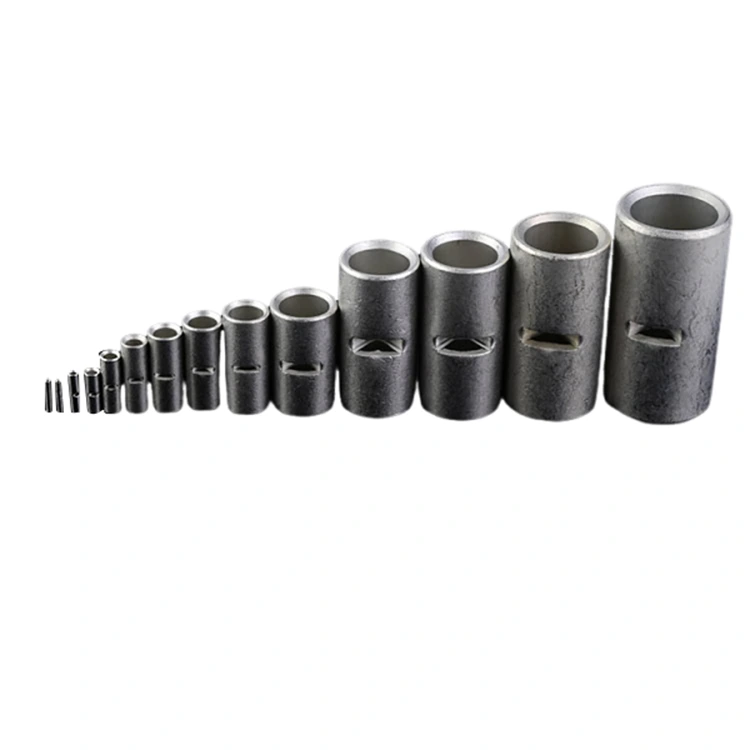

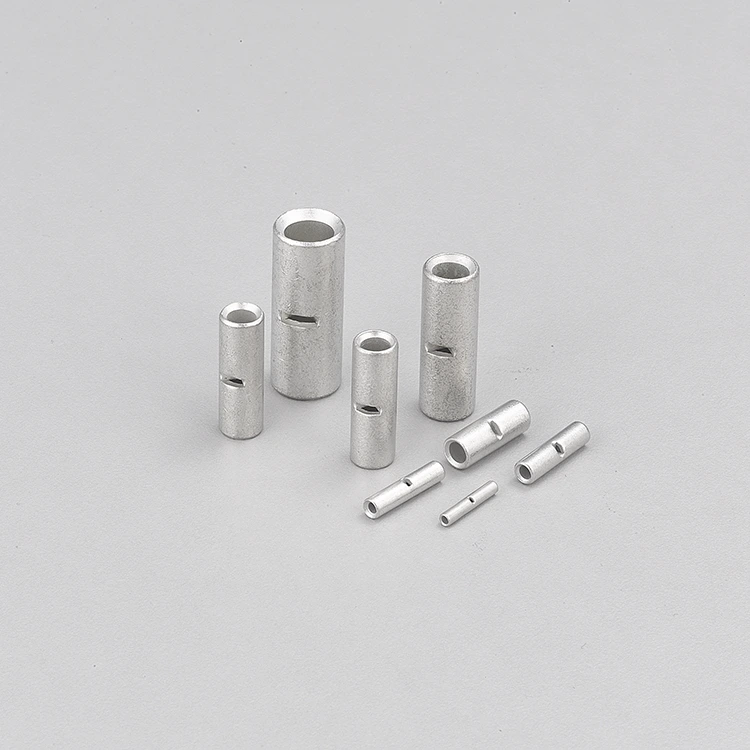

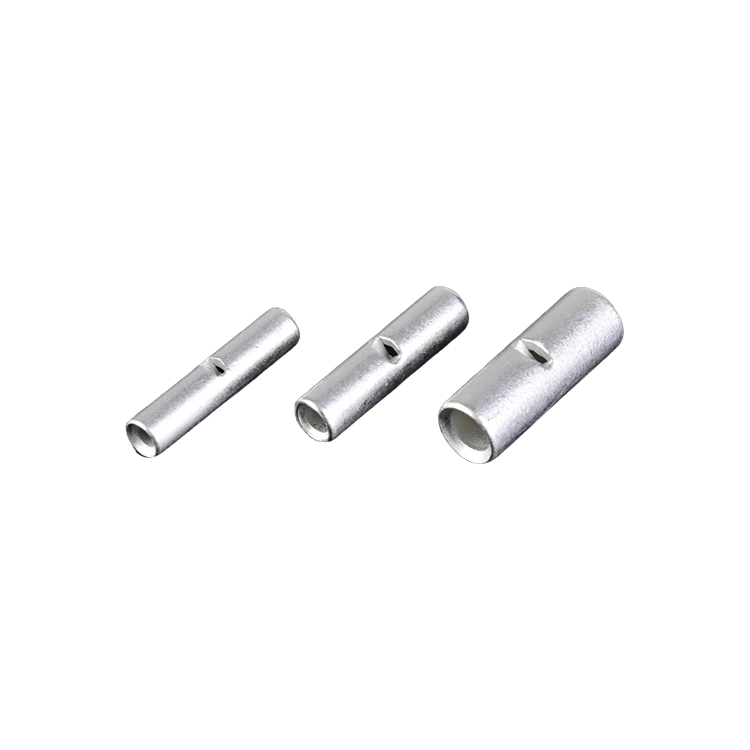

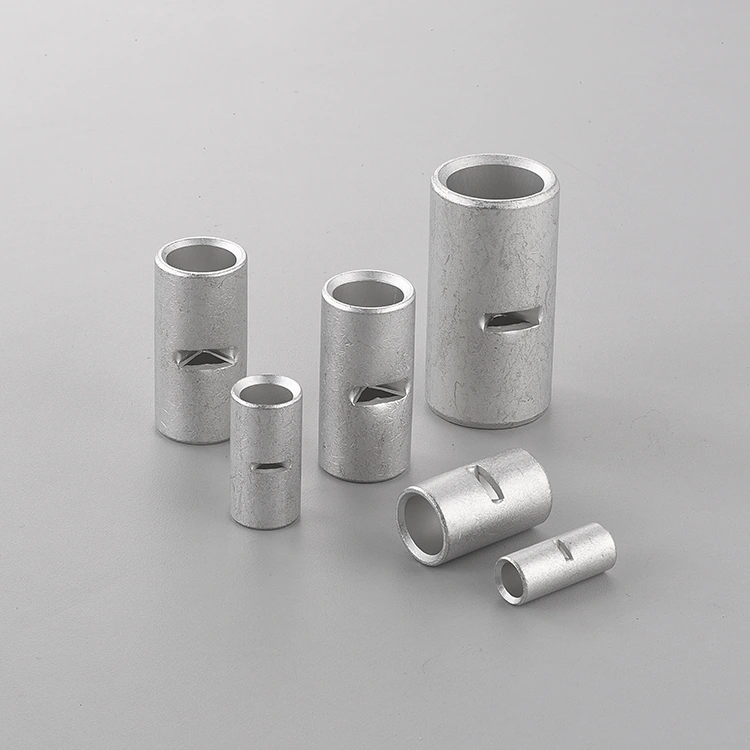

Sambungan Punggung Tembaga Bersalut Timah

Sebagai pengilang profesional dari China, Zenko ingin memberikan anda Sambatan Punggung Tembaga Bersalut Timah mewah, yang mempunyai hujung dua chamfer. Hujung dua chamfer ini direka untuk memudahkan pemasukan konduktor dan mengurangkan gangguan pada helai wayar semasa pemasangan. Lengan boleh dihasilkan dalam dimensi berbeza, julat kekerasan, dan ketebalan penyaduran untuk memadankan saiz wayar dan keperluan pengeliman.

Untuk ketekalan pengeluaran, proses pembuatan menggabungkan penyepuhlindapan vakum, pembersihan ultrasonik, pemeriksaan dimensi, dan pemeriksaan visual CCD, dengan spesifikasi dikawal mengikut keperluan aplikasi dan produk pelanggan.

Kelebihan Produk

2.5μm Permukaan Bersalut Timah

Menyediakan lapisan timah pelindung yang ditakrifkan untuk permukaan tembaga dan menyokong rintangan kepada pengoksidaan di bawah keadaan tertentu.

Pembinaan Tembaga OFC

Menyediakan tapak konduktif yang diperlukan untuk sambungan wayar elektrik sambil membenarkan ubah bentuk mekanikal terkawal semasa pengeliman.

Reka Bentuk Bercabang Berganda

Memudahkan pemasukan konduktor dan membantu mengurangkan gangguan pada helai wayar semasa pemasangan.

Penyepuhlindapan Terkawal

Membantu mewujudkan kekerasan kuprum yang konsisten untuk ubah bentuk kelim yang lebih boleh diramal.

Spesifikasi Teknikal

Reka Bentuk Kejuruteraan

Hujung Bercekak Berganda

Bukaan chamfered menyediakan laluan masuk yang lebih lancar untuk konduktor semasa pemasukan. Ini membantu mengurangkan sentuhan antara tepi lengan yang tajam dan helai wayar individu, terutamanya apabila sambatan digunakan dengan konduktor terkandas halus.

Geometri juga boleh menyokong pemasukan wayar manual atau automatik yang lebih pantas dan kedudukan yang lebih konsisten sebelum mengelim.

Pembinaan Tembaga Bersalut Timah

Lengan kuprum menyediakan laluan konduktif antara konduktor yang dicantumkan. Permukaan timah membantu melindungi kuprum daripada pengoksidaan dan pendedahan lembapan sambil menyediakan permukaan yang sesuai untuk sambungan elektrik.

Ketebalan penyaduran timah minimum 2.5μm boleh ditentukan mengikut konfigurasi produk yang diperlukan.

Kekerasan Lengan Terkawal

Sifat mekanikal lengan kuprum mempengaruhi cara laras berubah bentuk semasa pengeliman. Julat kekerasan terkawal membantu memberikan ubah bentuk yang lebih boleh diramal di bawah keadaan pengeliman yang ditentukan.

Untuk produk tersuai, kekerasan boleh dilaraskan mengikut pembinaan wayar, saiz konduktor dan keperluan perkakas kelim

Senario Aplikasi

Sambungan Punggung Tembaga Bersalut Timah sesuai untuk aplikasi pemasangan wayar dan abah-abah yang memerlukan pengeliman yang konsisten, kekonduksian elektrik dan perlindungan permukaan.

Kenderaan Elektrik (EV)

Digunakan untuk pemasangan pendawaian dan abah-abah yang berkenaan, termasuk penyongsang, pengawal motor dan sambungan pengecas on-board.

Fotovoltaik & Penyimpanan Tenaga

Sesuai untuk aplikasi pendawaian dalam peralatan PV, sistem penyimpanan tenaga, kabinet penyongsang dan pemasangan rak bateri.

Kawalan Perindustrian & Sistem VFD

Direka untuk sambungan wayar di dalam kabinet kawalan, peralatan VFD, jentera perindustrian dan sistem kawalan elektrik.

Infrastruktur Mengecas

Boleh disesuaikan untuk sambungan kabel dan abah-abah dalam peralatan pengecasan mengikut saiz konduktor, keperluan semasa dan spesifikasi pengeliman.

Bagaimanakah produk dihasilkan?

Pembentukan Tembaga

Bahan tembaga OFC dibentuk ke dalam geometri lengan yang diperlukan mengikut diameter dalam, diameter luar, ketebalan dinding dan panjang yang ditentukan.

Pemotongan Ketepatan & Chamfering

Lengan dipotong ketepatan mengikut dimensi yang diperlukan, diikuti dengan chamfering dua hujung untuk mengawal geometri pembukaan dan memudahkan pemasukan konduktor.

Penyepuhlindapan Vakum

Kerja sejuk boleh mengubah struktur dalaman dan kekerasan tembaga. Penyepuhlindapan vakum digunakan untuk melegakan tekanan dalaman dan mewujudkan kekerasan bahan yang diperlukan sebelum pemprosesan seterusnya.

Suhu penyepuhlindapan dan keadaan pegangan boleh dikawal mengikut julat kekerasan sasaran.

Pembersihan Ultrasonik

Selepas membentuk dan pemesinan, lengan menjalani pembersihan ultrasonik untuk membuang sisa pemprosesan seperti minyak dan zarah logam halus.

Proses pembersihan pelbagai peringkat boleh termasuk:

Pembersihan Beralkali → Pembilasan Air → Rawatan Permukaan → Pengeringan Udara Panas

Proses pembersihan menyediakan permukaan tembaga untuk penyaduran seterusnya dan membantu mengekalkan kebersihan permukaan yang konsisten.

Penyaduran Elektro-Timah

Lengan kuprum yang dibersihkan adalah bersalut elektro-tin untuk mencapai kemasan permukaan dan ketebalan penyaduran yang ditentukan. Konfigurasi standard menyediakan lapisan timah minimum 2.5μm, dengan penyaduran tebal tersedia untuk keperluan tersuai.

Kawalan Kualiti & Pemeriksaan

Pemeriksaan Dimensi

Tolok dan peralatan ukuran khusus digunakan untuk mengesahkan dimensi kritikal, termasuk:

· Diameter dalam

· Diameter luar

· Panjang keseluruhan

· Ketebalan dinding

· Dimensi talang

Pengukuran ini membantu memastikan keserasian dengan saiz wayar dan alat pengelim yang ditentukan.

Pengesahan Kekerasan

Kekerasan lengan tembaga anil boleh diperiksa terhadap julat kekerasan yang ditentukan untuk mengekalkan konsistensi antara kelompok pengeluaran.

Pemeriksaan Penyaduran

Ketebalan penyaduran timah dan keadaan permukaan boleh diperiksa mengikut spesifikasi produk yang berkenaan.

Item pemeriksaan mungkin termasuk:

· Ketebalan penyaduran

· Liputan permukaan

· Calar

· Perubahan warna

· Kecacatan permukaan yang mengelupas atau kelihatan

Pemeriksaan Visual CCD

Sistem penglihatan CCD boleh digunakan untuk memeriksa bahagian pengeluaran secara automatik untuk kecacatan visual dan dimensi, termasuk:

· Asimetri chamfer

· Burr

· Calar permukaan

· Ubah bentuk

· Hal asing

· Kecacatan penyaduran yang boleh dilihat

Ujian Mekanikal & Elektrik

Di mana diperlukan oleh spesifikasi produk, sambungan siap boleh dinilai untuk:

· Kuasa tarik keluar

·  Rintangan kenalan

· Prestasi kelim

· Prestasi kenaikan suhu

Soalan Lazim

1. Untuk apa Sambatan Punggung Kuprum Bersalut Timah digunakan?

Ia digunakan untuk menyambung dua wayar hujung ke hujung melalui pengelim, lazimnya untuk EV, penyongsang, storan tenaga, kabinet kawalan dan aplikasi pendawaian industri.

2. Mengapakah timah sambatan kuprum bersalut?

Penyaduran timah membantu melindungi permukaan tembaga daripada pengoksidaan dan kelembapan sambil menyediakan permukaan sambungan konduktif yang sesuai. Ketebalan penyaduran standard ialah ≥2.5μm.

3. Apakah faedah reka bentuk dua chamfer?

Hujung chamfered memandu wayar dengan lancar ke dalam lengan, membantu mengurangkan kerosakan helai dan meningkatkan kecekapan pengeliman.

4. Mengapa penyepuhlindapan vakum digunakan?

Penyepuhlindapan vakum membantu mengawal kekerasan kuprum dan melegakan tekanan dalaman, menyokong ubah bentuk yang lebih konsisten semasa pengeliman.

5. Bolehkah produk itu disesuaikan?

ya. Dimensi, kekerasan, ketebalan penyaduran timah, penandaan dan pembungkusan boleh disesuaikan mengikut saiz wayar, perkakasan dan keperluan aplikasi.
